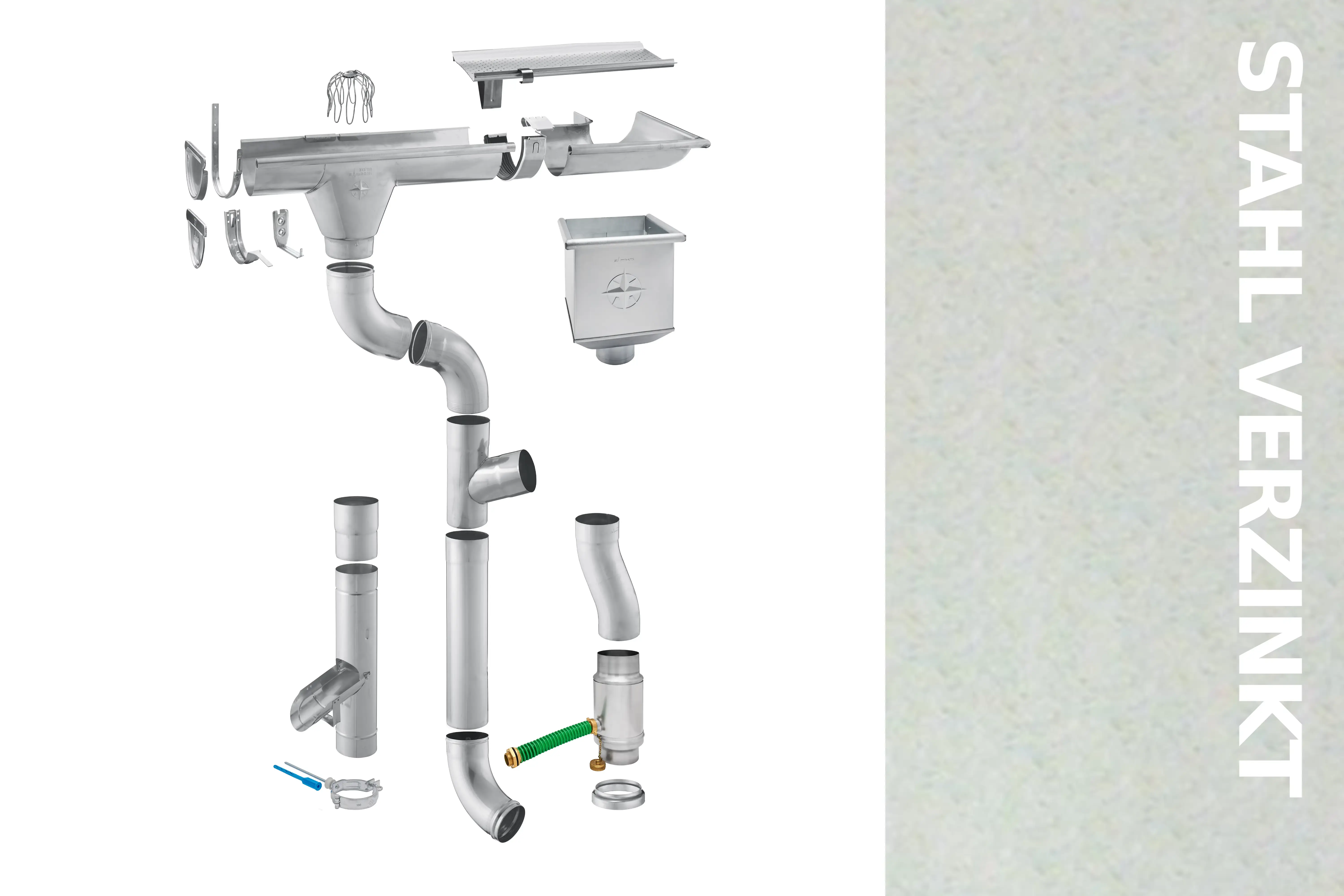

Zinkbeschichtete Stahlrohr- und Dachrinnenelemente sind angeordnet, darunter Fallrohre, Abflüsse und Halterungen. Ein Rohr hat einen grünen Schlauch mit einem Anschluss. Der Hintergrund ist hell und neutral. Der Text -STAHL VERZINKT- ist an der Seite sich
Eine Vielzahl von Dachentwässerungsteilen ist abgebildet, darunter Rinnen, Fallrohre, Sammelbehälter und Zubehörteile. Die Teile sind aus Metall gefertigt und zeigen verschiedene Formen und Montagemöglichkeiten in einem neutralen Hintergrund.
Eine schwarze Dachrinne ist sichtbar, die direkt an einem Dach mit einer glatten oberen Oberfläche montiert ist. Der Himmel im Hintergrund ist klar und blau.
Ein grauer Dachrinnenabschnitt mit einer Verbindung, die stabil an der Wand montiert ist. Im Hintergrund sind der Himmel und ein hoher, grüner Baum zu sehen.
Eine Person zeichnet mit einem blauen Bleistift auf einer grauen Dachrinne, während sie die Rinne mit einer Hand festhält. Im Hintergrund sind Baustellenmaterialien und ein Erdgeschoss sichtbar.
STAH LVERZINKT
Zinkbeschichtete Stahlrohr- und Dachrinnenelemente sind angeordnet, darunter Fallrohre, Abflüsse und Halterungen. Ein Rohr hat einen grünen Schlauch mit einem Anschluss. Der Hintergrund ist hell und neutral. Der Text -STAHL VERZINKT- ist an der Seite sich
Eine Vielzahl von Dachentwässerungsteilen ist abgebildet, darunter Rinnen, Fallrohre, Sammelbehälter und Zubehörteile. Die Teile sind aus Metall gefertigt und zeigen verschiedene Formen und Montagemöglichkeiten in einem neutralen Hintergrund.
Eine schwarze Dachrinne ist sichtbar, die direkt an einem Dach mit einer glatten oberen Oberfläche montiert ist. Der Himmel im Hintergrund ist klar und blau.
Ein grauer Dachrinnenabschnitt mit einer Verbindung, die stabil an der Wand montiert ist. Im Hintergrund sind der Himmel und ein hoher, grüner Baum zu sehen.
Eine Person zeichnet mit einem blauen Bleistift auf einer grauen Dachrinne, während sie die Rinne mit einer Hand festhält. Im Hintergrund sind Baustellenmaterialien und ein Erdgeschoss sichtbar.
STAH LVERZINKT

0,00 €

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 6-12 Tage

Größe

Die richtige Dachrinnengröße auswählen

Die erforderliche Größe der Dachrinne richtet sich nach der anzuschließende Dachgrundfläche und der Anzahl der Fallrohre, bei Unklarheiten dazu nutzen Sie bitte unser Berechnungstool.

Hier finden Sie noch eine ausführliche Beschreibung zu den Bezeichnungen der Dachrinnengröße

Eine technische Zeichnung zeigt eine halbrunde Form mit den Maße d1, d2 und h. Darunter befindet sich eine Tabelle mit Größenbezeichnungen und entsprechenden Maßen für verschiedene Teile in Millimetern, einschließlich Angabe der Stückzahlen.

Vereinfachte Zuordnung der Dachrinnengröße zur Dachgrundfläche bei 1 Fallrohr

Zu entwässernde Dachgrundfläche, erforderlicher Fallrohrdurchmesser, zugehörige Dachrinnegröße und andere Größenbezeichnungen sind in einer Tabelle aufgeführt. Die Daten zeigen, wie die Fallrohrgrößen und Dachrinngrößen je nach Dachfläche variieren.

Konfiguration verzinkt 333er

Auswahl der Dachrinnenlängen

Die Dachrinnenteile sind ausschließlich in 3m Längen verfügbar.

Ein halbkreisförmiger Dachrinne aus Metall in dunkler Farbe mit einer Öffnung für die Ableitung von Regenwasser. Die Rinne hat eine glatte Oberfläche und ist auf einem neutralen Hintergrund platziert.

Auswahl der richtigen Rinnenhalter

Die Auswahl der Rinnenhalter richtet sich nach den baulichen Gegebenheiten bzw. der Möglichkeit der Befestigung.

Rinnenträger in Standardform werden dachseitig befestigt und müssen bauseits auf die Dachneigung abgebogen werden. Sie sollten im Abstand von ca. 70cm verlegt werden.

Stirnbretthalter werden wandseitig befestigt, für geneigte Stirnbretter können die Verstellwinkel zum Ausgleich verwendet werden. Sie sollten im Abstand von ca. 70cm verlegt werden.

Drei verschiedene Halterungen für Dachrinnen sind abgebildet: ein Rinnen-Träger Standard, ein Stirnbretthalter und ein Verstellwinkel. Alle sind aus Metall gefertigt und haben unterschiedliche Formen und Funktionen.

Einbauvideo Rinnenträger

Einbauvideo Stirnbretthalter

Einbauvideo Stirnbretthalter mit Verstellwinkel

Dachrinnenverbindung

Dachrinnenverbinder

Besteht aus Dichtung, Grundkörper und Wulstverbinder. Die Längendehnung der Dachrinne wird durch den Verbinder mit aufgenommen, es werden keine Dachrinnendehnungselemente (Dilas) benötigt. Er kann auch zu Reparaturzwecken bei undichten Dachrinnenlötnähten eingesetzt werden.

Ein Dachrinnenbogen aus flexiblem Material mit einer Metallstütze. Der Bogen hat eine gebogene Form mit Rillen und ist an einem Ende mit einer Befestigung ausgestattet. Ein silberner Rohrabschnitt liegt daneben.

Einbauvideo

Rinnenboden/ Endstück

Bördelboden und Steckboden sind beidseitig verwendbar.

Bördelboden

Ein halbrunder Regenwasserauffangbehälter aus grauem Kunststoff, mit einem flachen oberen Rand und einer kompakten Form. Die Oberfläche hat ein eingebettetes Kompass-Symbol und ist auf einem weißen Hintergrund positioniert.

Einbauvideo Bördelboden

Steckboden

Ein halbkreisförmiger Dachablauf mit einer glatten silbernen Oberfläche und einem integrierten Gummidichtungsring am unteren Rand. Er hat seitliche Befestigungselemente für die Montage.

Einbauvideo Steckboden

Dachrinnenwinkel

Dachrinnenwinkel werden an Gebäudeecken eingesetzt. Grundsätzlich werden Sie nach Innen- oder Außen-Form unterschieden. Der Winkel beträgt 90°.

Außenwinkel

Dachrinnenwinkel aus Metall in anthrazitfarben. Er ist in der Form eines rechten Winkels gebogen und hat eine glatte Oberfläche, geeignet für die Anbringung in ein Regenwassersystem.

Innenwinkel

Ein Dachrinnenwinkel aus Metall, halbrund mit einem gebogenen Ausgang. Die Oberfläche ist glatt und gewöhnlich in einer dunklen Farbe. Der Winkel ist auf einem neutralen Hintergrund positioniert.

Ablaufstutzen

Attikastutzen, Einhangstutzen, quadratischer Wasserfangkasten und Wasserfangkasten ohne Wulst sind in schwarz dargestellt. Sie zeigen verschiedene Formen von Dachentwässerungselementen, die funktional und für den Einsatz in der Bauindustrie ausgelegt sind

Einbauvideo

Einbauvideo

Fallrohr

Fallrohr mit einseitiger Muffe, es sollte jeweils direkt unter der Muffe und am unteren Ende mit einer Schelle befestigt werden.

Langer, grauer Rohrabschnitt aus Kunststoff, mit glatter Oberfläche und einer offenen Enden. Der Hintergrund ist einfarbig und neutral.

Fallrohrschelle

Die Fallrohre sollten immer direkt unter der Muffe und am unteren Ende befestigt werden. Je nach Baustoffart der Wand sind verschiedene Verankerungen verfügbar. Fallrohrschelle mit M10 Gewinde ohne Befestigung

Ein runder Metallschlauchschellenring, der an seiner Seite einen Scharniermechanismus und eine Öse zum Befestigen hat. Die Oberfläche ist grau und hat eine strukturierte Verarbeitung.

Stockschraube M10, 100mm lang

Ein langer, zylindrischer Gewindestangen aus Metall mit durchgehendem Gewinde, das an einem Ende einen Innensechskant aufweist. Der Hintergrund ist neutral und einfarbig.

Fallrohrbögen

Die Bögen werden zum Herstellen von Versprüngen (z.B. durch Dachüberstände) verwendet. Je nach gewünschten Neigungswinkel des Versprungs werden verschiedene Gradzahlen an Bögen verwendet, der am häufigsten verwendete ist der 72° Bogen.

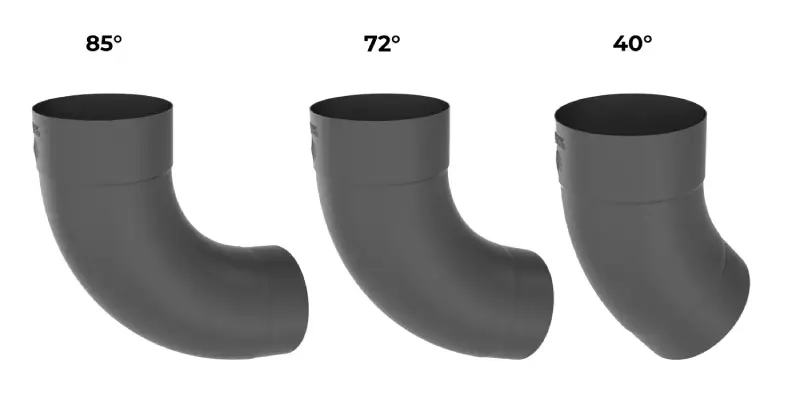

Drei verchromte Rohrbogen mit unterschiedlichen Winkeln (85°, 72°, 40°) sind nebeneinander angeordnet, auf einem einfarbigen Hintergrund. Jedes Rohr hat ein gewelltes Ende für die Verbindung.

Durch Zusammenstecken von 2 gleichen Bögen lassen sich verschiedene Ausladungen herstellen, nachfolgende Tabelle zeigt die entsprechenden Längen.

Ausladung der Fallrohrbögen für Rohrdurchmesser 60mm, 80mm und 100mm ist in einer Tabelle dargestellt, die Winkel und entsprechende Ausladungen angibt. Hinweise zu den Maßen sind enthalten.

Ein angeschlossener, gebogener Rohrteil aus schwarzem Kunststoff ist abgebildet. Die Konstruktion hat einen glatten Verlauf und einen offenen Rohranfang. Über dem Objekt steht der Text -AUSLADUNG-.


Zubehör

Regenwasserklappe mit Sieb (für die Montage wird häufig ein Fallrohrverbinder benötigt), Montagevideo

Regenwassersammler, Montagevideo

Fallrohrabzweig, Winkel 72°

Sockelknie, Ausladung 50mm

Fallrohrverbinder

Ausbesserungsspray, zur Bearbeitung von Schnittstellen und kleinen Lackschäden

Sechs verschiedene Metallkomponenten für Regenwasserableitung sind abgebildet, darunter Fallrohrabzweig, Regenwasserkappe, Regenwassersammler, Sockelknie, Fallrohrverbinder und Ausbesserungsspray. Die Teile sind auf einem hellen Hintergrund angeordnet, mi


Standrohr

Standrohr 1,0m lang mit Reinigungsöffnung

Standrohrkappe

Standrohrschelle Stockschraube M10, 100mm lang

Ein vertikales Standrohr aus Metall steht zentral im Bild. Oben ist eine Standrohrkappe abgebildet, darunter eine Standrohrschelle und unten eine Stockschaube. Der Hintergrund ist neutral.


Produktnummer: verzinkt 333er

Produktinformationen "Konfigurator Dachrinne Stahl verzinkt"

Dachrinne
  • halbrund mit Wulst und Falz
  • Materialdicke Dachrinne 0,63mm
Rinnenhalter
Rinnenträger Standard
  • Material: Stahl verzinkt und farbbeschichtet mit 2 Federn
  • die Materialabmessungen betragen für 400er, 333er und 285er Rinnenträger 30/5mm, für 250er Rinnenträger 25/4mm
  • die Rinnenträger sollten im Abstand von 70cm verlegt werden
Stirnbretthalter
  • Material: Stahl verzinkt und farbbeschichtet mit 2 Federn
  • für die Montage am senkrechten Stirnbrett
  • die Stirnbretthalter sollten im Abstand von 70cm verlegt werden
Dachrinnenverbindung
Dachrinnenverbinder
  • Verbinder mit EPDM Dichtung inklusive Wulstverbinder
  • beidseitig verwendbar
Endstücke
Rinnenboden zum Bördeln
  • universal zum Bördeln
  • beidseitig verwendbar
Rinnenboden zum Stecken
  • halbrund mit Dichtlippe zum einfachen Aufstecken
  • universal, beidseitig verwendbar
Fallrohrschelle
Schraubschelle mit Schraubstift
  • verzinkte Fallrohrschraubschelle mit Edelstahl Schrauböse
  • verzinkten Schraubstift M10, Stiftlänge 100mm
Fallrohr
  • gefalzte Ausführung, einseitig mit Muffe
  • Materialdicke 0,63mm
Fallrohrbogen
  • gefalzte Ausführung, mit Muffe und Einzug
