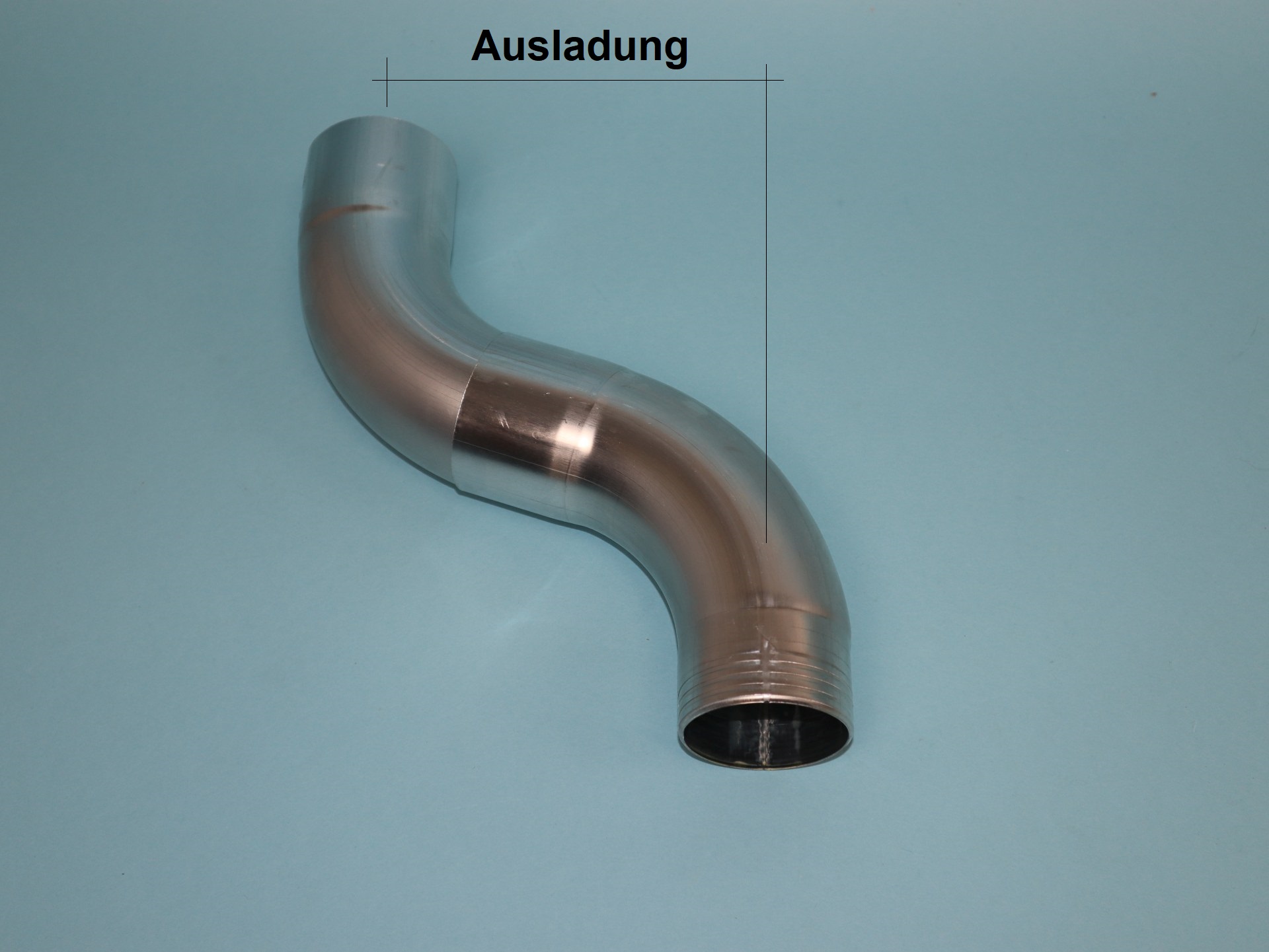

Ausladung der Fallrohrbögen
| Rohrdurchmesser |
60mm |
80mm |
100mm |
| Winkel der Bögen |
Ausladung von 2 Bögen |
||
| 40 Grad |
60mm |
80mm |
100mm |
| 72 Grad |
150mm |
190mm |
230mm |
| 85 Grad |
210mm |
260mm |
310mm |
| 87 Grad |
140mm |
180mm |
200mm |
Hinweise:
- die Angaben sind ca Maße und können leicht abweichen (herstellerabhängig)
- die Angabe der Ausladung bezieht sich immer auf das Achsmaß des Rohres
- Wenn Ihre benötigte Ausladung größer ist, muss zwischen die 2 Bögen ein Rohrstück eingesetzt werden.
