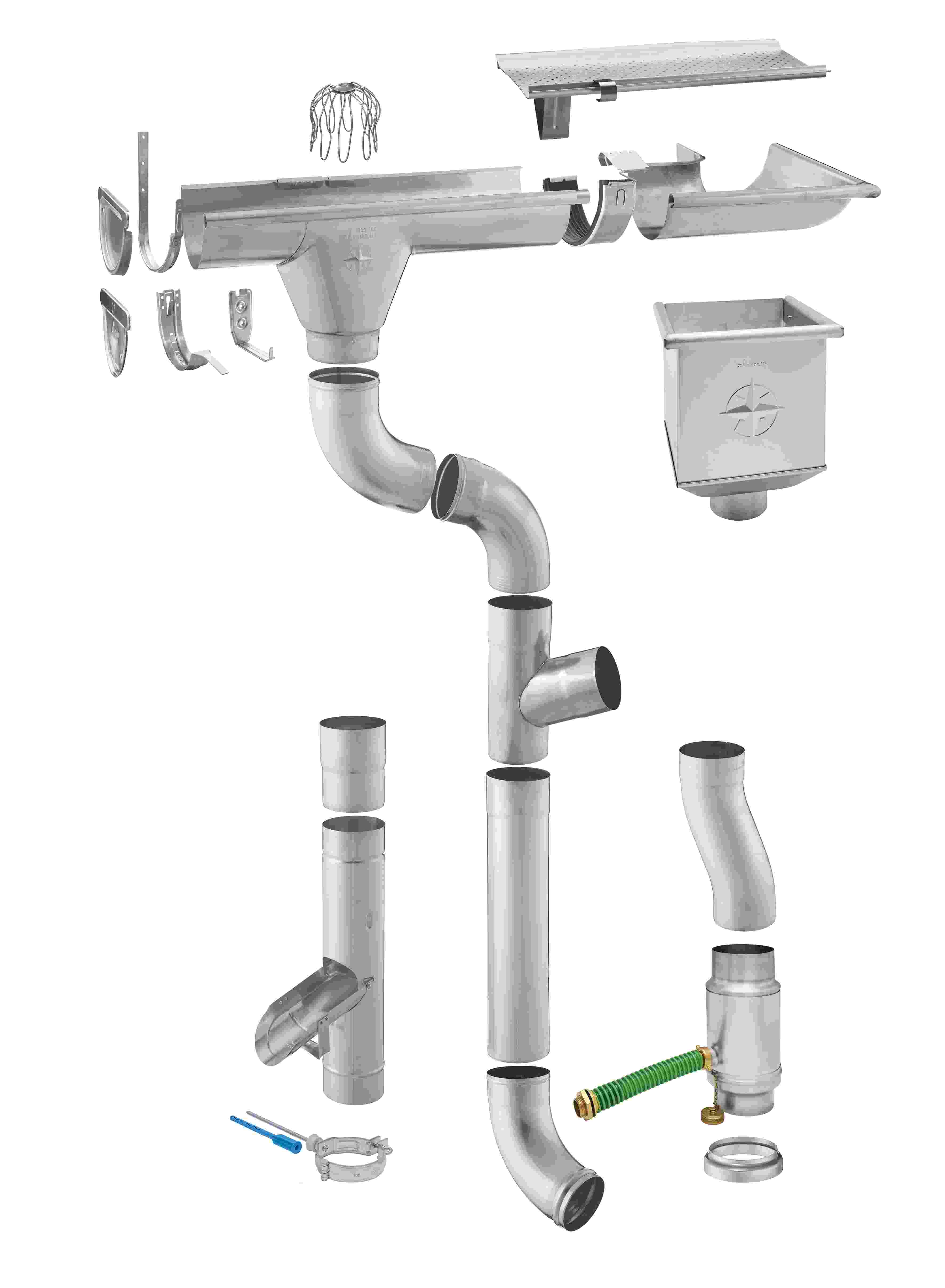

Konfigurator Dachrinne Stahl verzinkt

Konfigurator Dachrinne Stahl verzinkt
Konfigurator Dachrinne Stahl verzinkt
Konfigurator Dachrinne Stahl verzinkt
Konfigurator Dachrinne Stahl verzinkt

0,00 €*

Preise inkl. MwSt. zzgl.: Versandkosten

Gewicht: kg

Sofort verfügbar, Lieferzeit: 6-12 Tage

Größe

Die richtige Dachrinnengröße auswählen

Die erforderliche Größe der Dachrinne richtet sich nach der anzuschließende Dachgrundfläche und der Anzahl der Fallrohre, bei Unklarheiten dazu nutzen Sie bitte unser Berechnungstool.

Hier finden Sie noch eine ausführliche Beschreibung zu den Bezeichnungen der Dachrinnengröße

Vereinfachte Zuordnung der Dachrinnengröße zur Dachgrundfläche bei 1 Fallrohr

verzinkt 333

Auswahl der Dachrinnenlängen

Die Dachrinnenteile sind ausschließlich in 3m Längen verfügbar.

Auswahl der richtigen Rinnenhalter

Die Auswahl der Rinnenhalter richtet sich nach den baulichen Gegebenheiten bzw. der Möglichkeit der Befestigung.

Rinnenträger in Standardform werden dachseitig befestigt und müssen bauseits auf die Dachneigung abgebogen werden. Sie sollten im Abstand von ca. 70cm verlegt werden.

Stirnbretthalter werden wandseitig befestigt, für geneigte Stirnbretter können die Verstellwinkel zum Ausgleich verwendet werden. Sie sollten im Abstand von ca. 70cm verlegt werden.

Einbauvideo Rinnenträger

Einbauvideo Stirnbretthalter

Einbauvideo Stirnbretthalter mit Verstellwinkel

Dachrinnenverbindung

Dachrinnenverbinder

Besteht aus Dichtung, Grundkörper und Wulstverbinder. Die Längendehnung der Dachrinne wird durch den Verbinder mit aufgenommen, es werden keine Dachrinnendehnungselemente (Dilas) benötigt. Er kann auch zu Reparaturzwecken bei undichten Dachrinnenlötnähten eingesetzt werden.

Einbauvideo

Rinnenboden/ Endstück

Bördelboden und Steckboden sind beidseitig verwendbar.

Bördelboden

Einbauvideo Bördelboden

Steckboden

Einbauvideo Steckboden

Dachrinnenwinkel

Dachrinnenwinkel werden an Gebäudeecken eingesetzt. Grundsätzlich werden Sie nach Innen- oder Außen-Form unterschieden. Der Winkel beträgt 90°.

Außenwinkel

Innenwinkel

Ablaufstutzen

Einbauvideo

Einbauvideo

Fallrohr

Fallrohr mit einseitiger Muffe, es sollte jeweils direkt unter der Muffe und am unteren Ende mit einer Schelle befestigt werden.

Fallrohrschelle

Die Fallrohre sollten immer direkt unter der Muffe und am unteren Ende befestigt werden. Je nach Baustoffart der Wand sind verschiedene Verankerungen verfügbar. Fallrohrschelle mit M10 Gewinde ohne Befestigung

Stockschraube M10, 100mm lang

Fallrohrbögen

Die Bögen werden zum Herstellen von Versprüngen (z.B. durch Dachüberstände) verwendet. Je nach gewünschten Neigungswinkel des Versprungs werden verschiedene Gradzahlen an Bögen verwendet, der am häufigsten verwendete ist der 72° Bogen.

Durch Zusammenstecken von 2 gleichen Bögen lassen sich verschiedene Ausladungen herstellen, nachfolgende Tabelle zeigt die entsprechenden Längen.


Zubehör

Regenwasserklappe ohne Sieb (für die Montage wird häufig ein Fallrohrverbinder benötigt), Montagevideo

Regenwassersammler, (nur im Durchmesser 100mm lieferbar), Montagevideo

Fallrohrabzweig, Winkel 72°

Sockelknie, Ausladung 50mm

Fallrohrverbinder

Ausbesserungsspray, zur Bearbeitung von Schnittstellen und kleinen Lackschäden


Standrohr

Standrohr 1,0m lang mit Reinigungsöffnung

Standrohrkappe

Standrohrschelle Stockschraube M10, 100mm lang


Produktnummer: verzinkt 333
**Aufgrund von Neuberechnungen im Warenkorb sind abweichende Endpreise möglich.
Produktinformationen "Konfigurator Dachrinne Stahl verzinkt"
Dachrinne
  • halbrund mit Wulst und Falz
  • Materialdicke Dachrinne 0,63mm
Rinnenhalter
Rinnenträger Standard
  • Material: Stahl verzinkt und farbbeschichtet mit 2 Federn
  • die Materialabmessungen betragen für 400er, 333er und 285er Rinnenträger 30/5mm, für 250er Rinnenträger 25/4mm
  • die Rinnenträger sollten im Abstand von 70cm verlegt werden
Stirnbretthalter
  • Material: Stahl verzinkt und farbbeschichtet mit 2 Federn
  • für die Montage am senkrechten Stirnbrett
  • die Stirnbretthalter sollten im Abstand von 70cm verlegt werden
Dachrinnenverbindung
Dachrinnenverbinder
  • Verbinder mit EPDM Dichtung inklusive Wulstverbinder
  • beidseitig verwendbar
Endstücke
Rinnenboden zum Bördeln
  • universal zum Bördeln
  • beidseitig verwendbar
Rinnenboden zum Stecken
  • halbrund mit Dichtlippe zum einfachen Aufstecken
  • universal, beidseitig verwendbar
Fallrohrschelle
Schraubschelle mit Schraubstift
  • verzinkte Fallrohrschraubschelle mit Edelstahl Schrauböse
  • verzinkten Schraubstift M10, Stiftlänge 100mm
Fallrohr
  • gefalzte Ausführung, einseitig mit Muffe
  • Materialdicke 0,63mm
Fallrohrbogen
  • gefalzte Ausführung, mit Muffe und Einzug
