Montage Kleindachrinne

Vorbereitung: Legen Sie die erhaltenen Abdeckungsteile vorab auf dem Boden auf, prüfen Sie die richtige Zuordnung (Nummerierung bei mehrteiligen Dachrinnen). Beginnen Sie die Montage immer mit dem Ablaufteil, die Teile passen in entgegengesetzter Richtung nicht exakt ineinander.

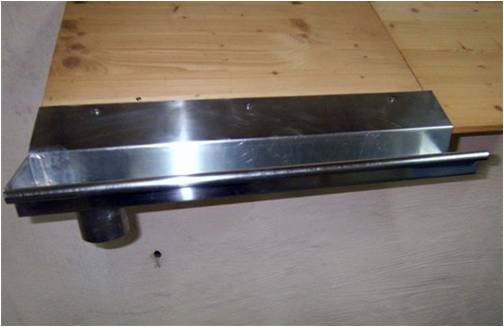

Befestigung

Beginnen Sie mit der Montage des 1. Teils (mit Ablauf), die Befestigung sollte mit Schrauben erfolgen. Tipp: Bohren Sie die Löcher im Blech vor, dann lassen sich die Schrauben leichter eindrehen.

Ein Edelstahl-Rinnensystem mit einer flachen, polierten Oberfläche und einer seitlichen Wasserabführung. Es ist an einer Holzoberfläche montiert und weist eine runde Anschlussöffnung auf.

Eine gebogene Metallkante ist angeordnet, die an einem Holzstück befestigt ist. Die Oberfläche enthält eine linienförmige Naht, die die Verbindung zwischen den Metallteilen zeigt. Das Hintergrundmaterial ist hell und schlicht.

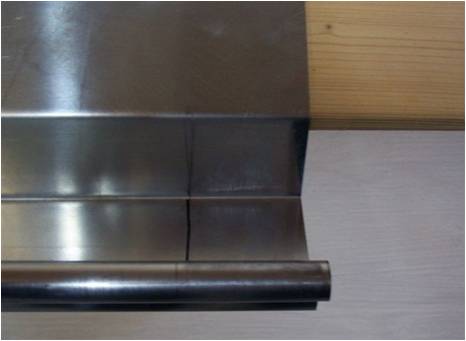

Überlappung

Für jede Überlappung sind 6cm eingerechnet, bringen Sie auf dem montierten Teil eine Markierung bei 6 cm an.

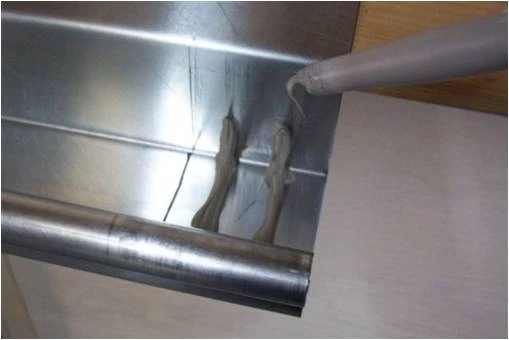

Verklebung

Bringen Sie jetzt den Kleber an, wie auf dem Bild gezeigt mind. 1cm von Markierung und dem Rand entfernt.

Ein Metallprofil wird mit Dichtmasse bearbeitet. Die Dichtmasse wird aus einer Kartusche aufgetragen und bildet eine flexible Verbindung zwischen den Metallteilen. Der Hintergrund ist unscharf, möglicherweise eine Arbeitsfläche.

Ein Stück Edelstahlprofil liegt auf einer Holzoberfläche. Die Kante ist schräg geschnitten und zeigt eine glänzende Oberfläche. Die Konstruktion ist stabil und passend für Montagesysteme im Dachbereich.

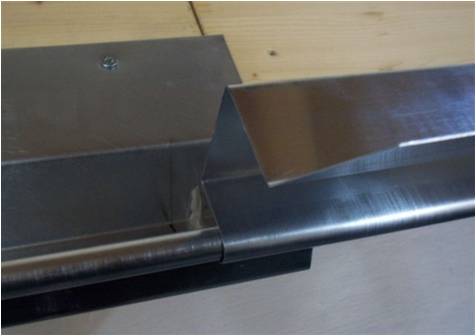

Ineinander drehen

Das nun zu verlegende Teil sollte, wie auf dem Bild zu sehen, nach außen gekippt und seitlich bis zur Markierung in die Wulst eingeschoben werden, dann langsam nach innen drehen und nicht verkanten.

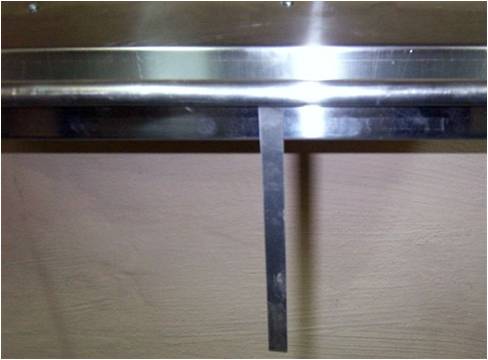

Hängen Sie den Überhalter in das Ende der Wulst ein und biegen ihn dann unter Zug nach oben.

Ein senkrechter, quadratischer Metallsteg hängt von einer glatten Metallkante. Der Steg scheint stabil montiert zu sein, vor einem neutralen, hellen Hintergrund.

Ein glänzendes, silbernes Dachrinnenprofil aus Metall liegt auf einer Holzoberfläche. An einem Ende befindet sich eine Halterung und einige Schrauben sind sichtbar.

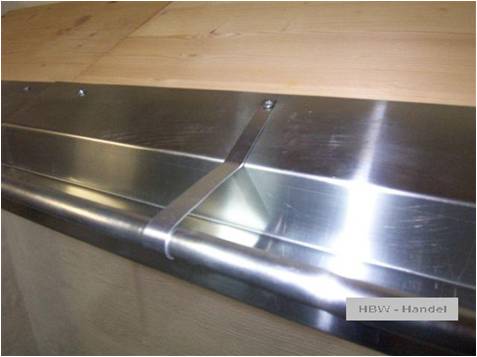

Überhalter befestigen

Biegen Sie nun den Überhalter bis auf das Dach, drücken Sie mit dem Finger auf die Dachkante und bringen durch leichten Gegendruck einen kleinen Knick ein. Jetzt kann der Überhalter befestigt werden.
