Kleindachrinne, Kastenrinne Kupfer - Befestigung auf dem Dach

Die Verlegung der Dachrinne ist ohne Rinnenträger möglich, die Dachrinne wird direkt auf der Dachschalung aufgeschraubt. Für schneereiche Gebiete empfehlen wir den Einbau von Überhaltern. Die Endstücken und der Ablaufstutzen sind bereits fertig eingelötet.

Die Dachrinne wird individuell für Ihr Bauvorhaben angefertigt (Maßanfertigung-> keine Rücknahme).

Hinweise:

Es wird grundsätzlich ein Gefälle zur Position des Ablaufstutzens eingearbeitet (ca. 2mm pro Meter).

Das Standardmaß des Ablaufstutzens beträgt 8 cm vom Rinnenende bis Mitte Rohr, es kann auf Wunsch geändert werden (unbedingt bei der Bestellung mit angeben).

Lieferung in Teillängen von maximal 2,0 Meter.

Die Überlappung an den Verbindungstellen wird von uns hinzugerechnet.  Sie müssten nur die exakte Gesamtlänge angeben.

Die Dachrinnenteile werden an den Verbindungstellen konisch gefertigt, damit sich diese sauber überlappen lassen, bei der Verlegung ist darauf zu achten, dass diese richtig herum zusammengefügt werden, anbei ein Kurzvideo.

Für die Nahtverbindung empfehlen wir die Verwendung von Beko Tackcon Kleber (siehe Zubehör), wenn keine Lötwerkzeuge bzw. Fachkenntnisse vom Weichlöten vorhanden sind.

Die Dachrinne ist für eine Dachflächengröße von bis zu 35qm geeignet.

Auswahl der Dachneigung:

Die Dachneigung wird von der Waagerechten aus gemessen, d.h. wenn Sie 88-90° auswählen, wird der Schenkel D nicht abgekantet, sondern bildet eine Verlängerung vom Schenkel C (siehe Skizze).

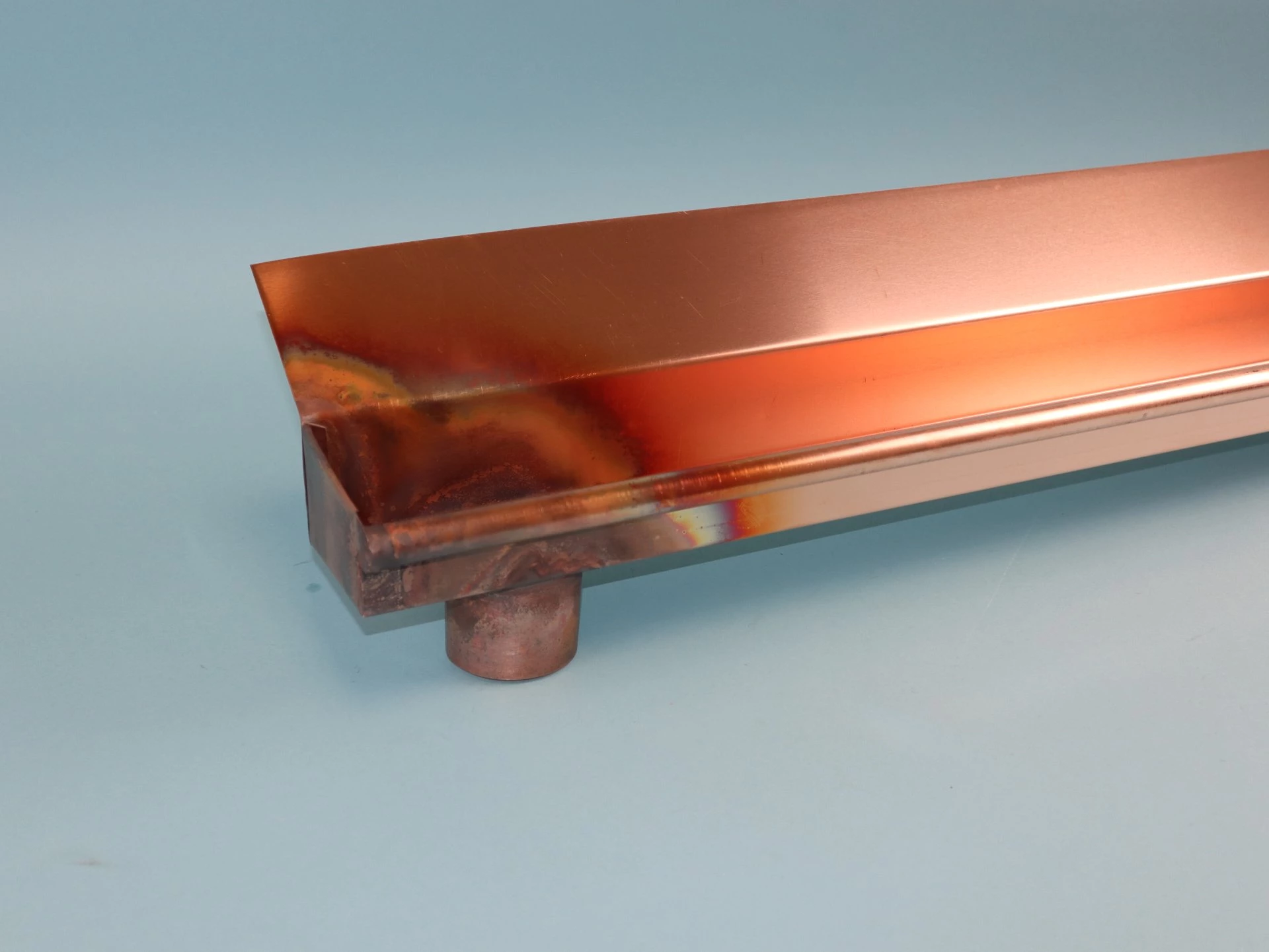

Beispielbild: hier befindet sich der Ablauf links

Bei Bedarf sind auch vorgefertigte Eckteile lieferbar. Hier ist aber eine Skizze der Dachfläche erforderlich, welche die Lage des Eckteils und des Ablaufstutzens zeigt.
